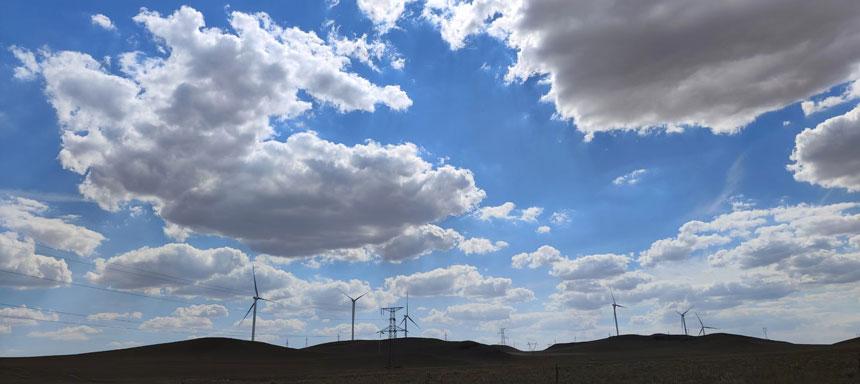

位于內蒙古錫林郭勒盟的烏寧巴圖風電場竣工后，出于維護需求，急需在風電場覆蓋區域實施無線網絡覆蓋，并將數據匯總傳輸到位于場區附近的升壓站中。本公司受邀為其提供合理的解決方案并圓滿完成。

項目重點

風電場項目的無線覆蓋存在兩個難點：

一是覆蓋區域大、風機間距大，節點間較大的跨度往往是影響無線通信的一大難題；

二是風電場附近地形起伏大，風機間存在部分遮擋，成為無線通信的又一難點。

設備選型

烏寧巴圖風電場項目中，我們采用了型號LM4000的自組網設備。LM4000為本公司的主力設備，應用案例多，基本素質過硬，能有效克服傳輸距離遠這一大難點。

方案設計

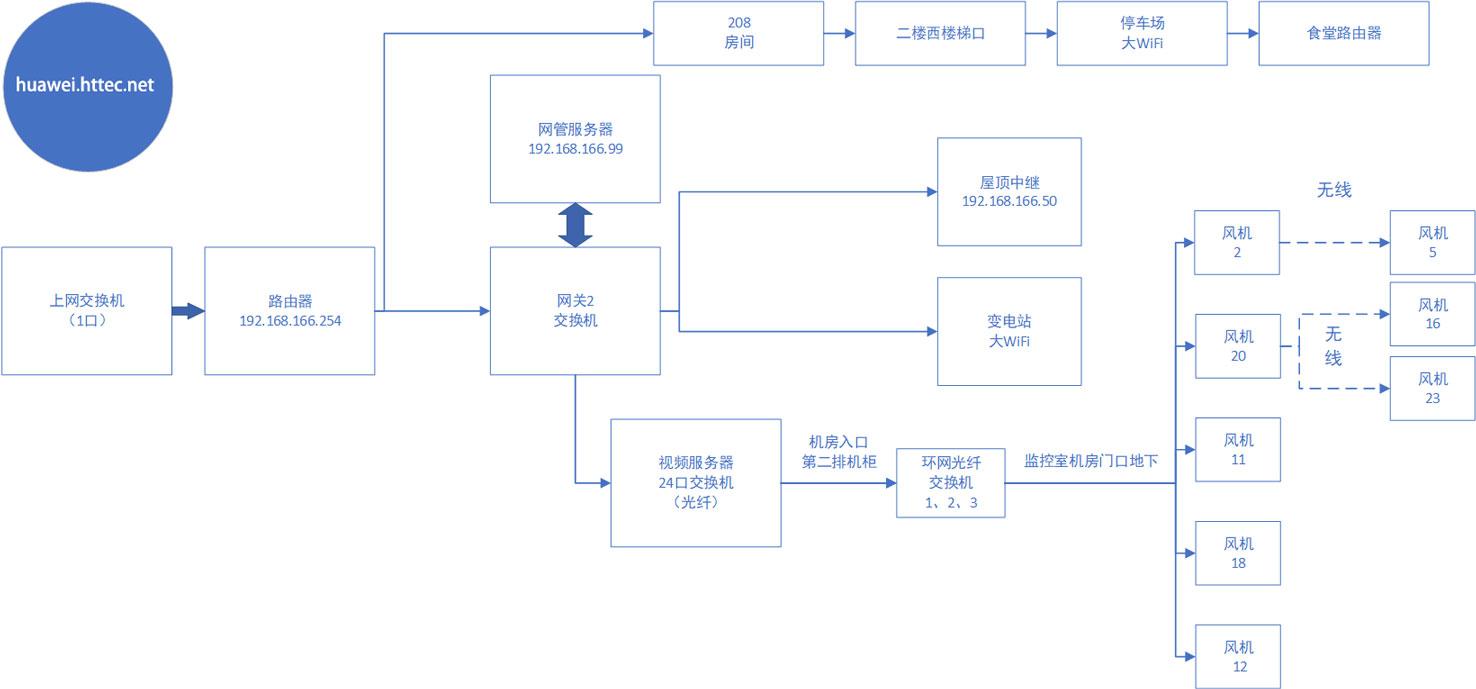

針對地形起伏大的難點，我們通過合理的設計將設備定位在地勢相對較高、風機間可視條件較好的幾個中心風機上，結合風機自身70m的高度完成無線覆蓋。通過8個風機將全場的33個風機包括檢修道路完成無線覆蓋。網絡拓撲如下：

通過風機2、5、12、16、18、20、23完成對項目區域的基本覆蓋，并在位置過于偏遠的11號風機單獨加裝設備保證項目完成度。

供電系統為風機機艙內部電源提供，通過24V-POE供電方式為設備供電，避免過多線材為本就狹小的機場空間增加設計負擔。

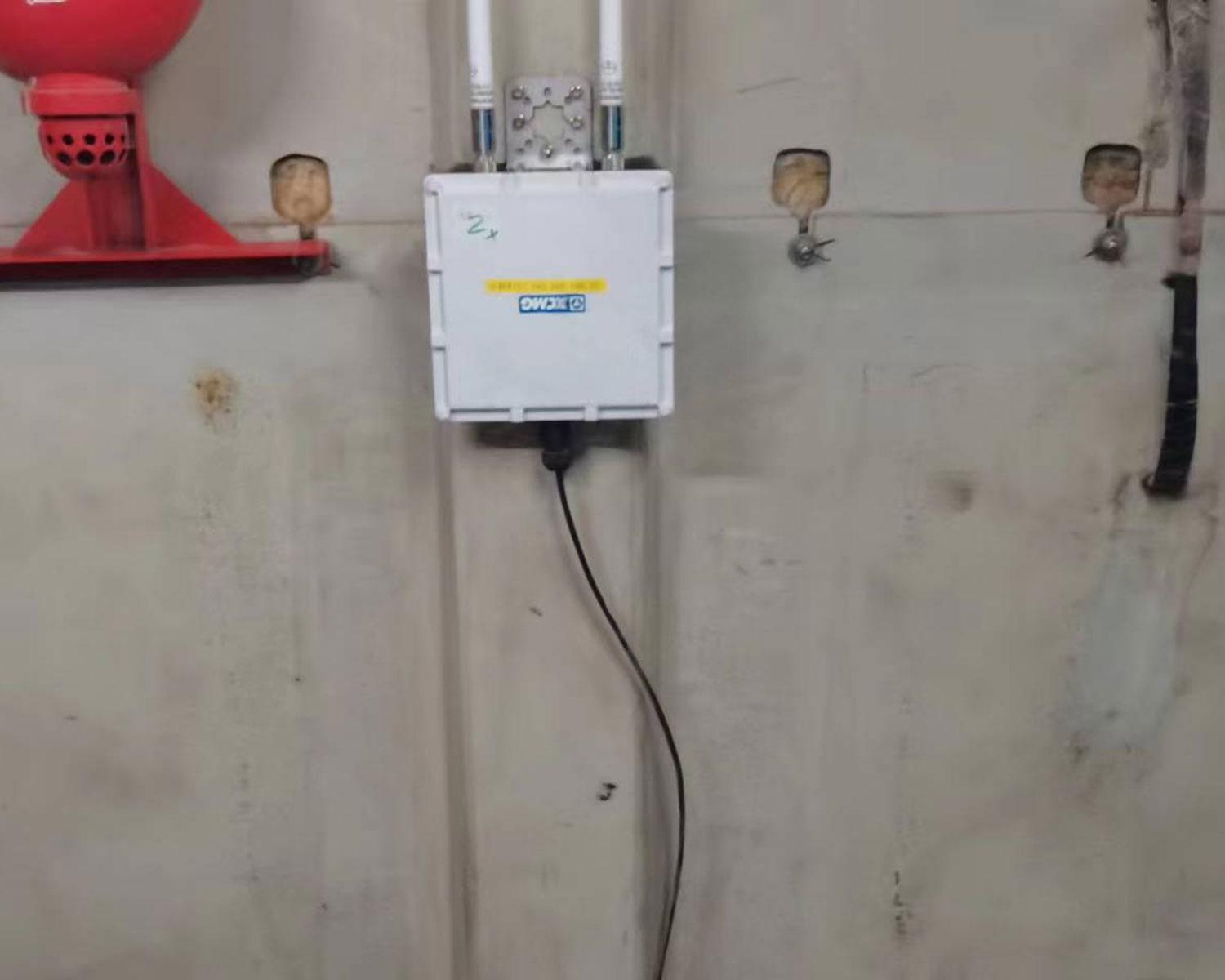

設備安裝示意圖：

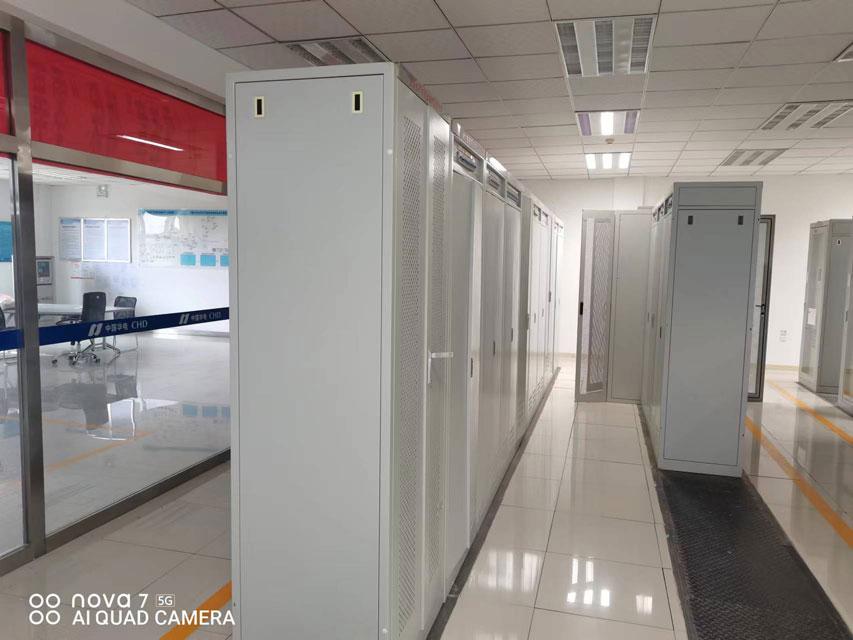

數據中心機柜安裝在升壓站機房中：

帶寬要求

根據客戶要求，覆蓋區域內帶寬要求達到20M，LM4000設備理想情況下帶寬可以達到40M，完全滿足實際需求。但由于設備安裝在機艙內部屏蔽較強，且風機方向時刻旋轉，扇葉偶爾遮擋部分信號，所以并不能達到40M的理想帶寬，但仍然可以滿足20M的項目需求。

項目實施

安全性——項目實施過程嚴格按照安全要求進行，并保證至少2人同時作業。

效率高——整個項目實施周期不超過20天（包括風速過高時停止施工）。

標準化——機艙安裝及升壓站中心數據機房中，所有線材均雙向標簽標注，保證設備部署結構清晰可見。
