內蒙戈壁灘遠距離微波傳輸項目

發布時間:2025-07-10 18:42 384次瀏覽 作者:北京中訊慧通科技有限公司

 1 系統建設內容

 在通信塔頂部安裝架設5套自組網基站設備（LM4000），完成對指定區域的主干鏈路傳輸接入要求；

 微波外場23個數據采集點位，根據傳輸需求在監控立桿和20米通信塔上架設自組網設備共計38套，完成從前端監控機房到個點位的雙向數據傳輸；

 監控機房架設網管服務器和網絡準入控制系統保障設備日常運行維護及網絡安全接入防護。

 1 覆蓋區域劃分及其范圍示意圖

 根據各個場站地理位置特點，將整個自組網覆蓋區化分為6個覆蓋區域，分別以監控機房通信塔，A11，A02，A10，B02，C03為中心點，覆蓋周邊接入點并提供網絡接入。各個接入點按照就近原則接入覆蓋中心。

 2 無線網絡拓撲設計

 傳輸網絡分為兩層，即骨干傳輸網絡、無線接入網絡。

 2.1 骨干傳輸網絡拓撲

 通過自組網設備將六個區域的中心點分為三路進行連接，提供高速通信網絡的骨干基礎。骨干通信網絡采用定向通信設備實現點對點高速無線連接，可以提供速度高達150Mbps的網絡帶寬，能夠滿足多個區域互聯和無線接入網絡通信需求。骨干傳輸網絡的網絡拓撲圖如下圖所示：

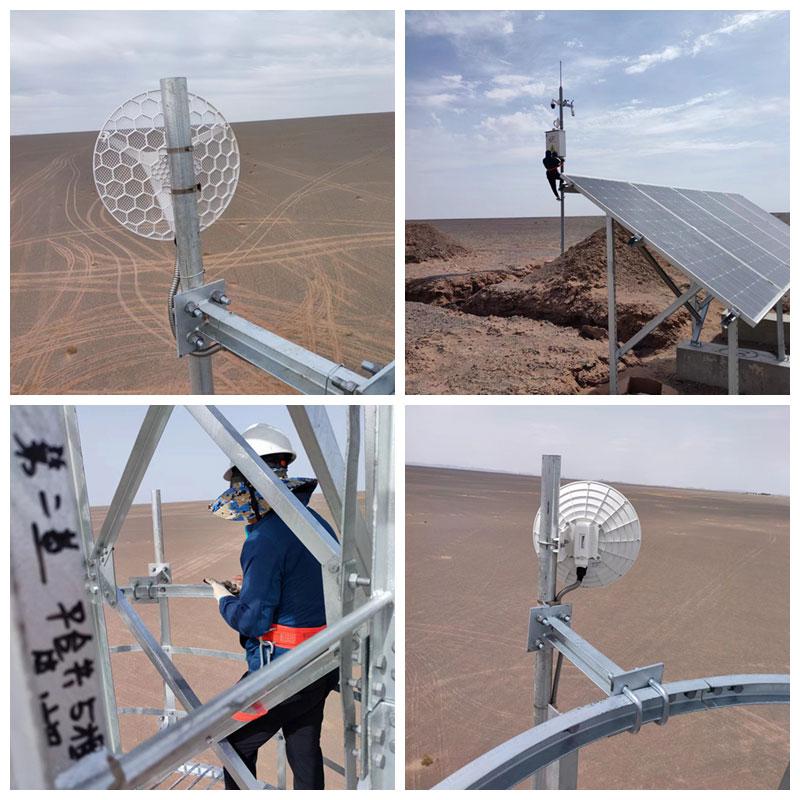

現場施工照片
