隧道無線視頻監控系統解決方案

發布時間:2025-07-10 19:37 415次瀏覽 作者:北京中訊慧通科技有限公司

一、概述

 隨著全國范圍內經濟建設的快速發展，“遇河架橋、遇山開道”已經成為必然，尤其是在基礎公路建設、鐵路建設、礦區建設中遇到山嶺和丘陵地區，隧道建設方案是最直接，也是采用最多的穿行方案，可以有效地發揮縮短行車里程，提高線型標準、保障運營安全，保護生態環境等特點。隧道建設是一項艱苦、危險性較高的工程，如何高效率得在保證施工安全前提下，提高隧道掘進的質量和速度，監控系統正在其中發揮越來越重要的作用。

 在隧道行業的監控系統應用中，目前無線監控系統為代表的方案更具有實用性和高效性。針對隧道無線視頻傳輸系統解決方案中，緊密結合隧道建設過程和監控運營管理的多方面應用需求，在保證適應各種隧道內部復雜環境的基礎上，建議采用當前最成熟最穩定的微波通訊產品無線網橋。該無線監控方案采用先進的無線視頻傳輸系統實現了各級主管對現場的及時掌控，在公司總部可對千里之外的施工現場進行調度與管理，可以了解工程進度、人員狀況，隨時隨地可以掌控不同現場的進度情況。在管理方面提高了工作效率，節約了到處巡回查看現場的差旅費用、車船費用等。帶來的不僅是管理效率的改變，長遠來說也是管理成本的節約。

 二、現場情況

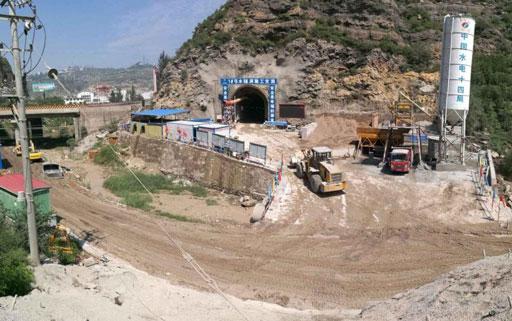

 現場有四條隧道內需要安裝十二臺網絡高清攝像機，發射到中轉點之間距離為1000米，中轉點到監控中心的距離為1000米，無遮擋，建議采用數字微波。

 三、解決方法

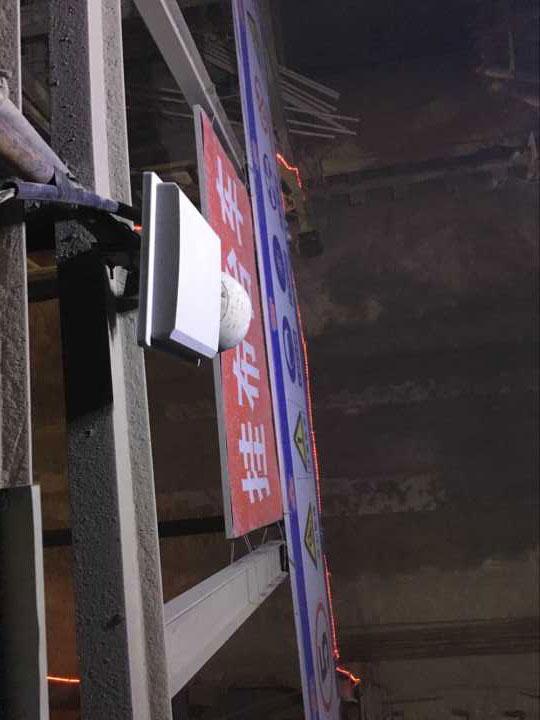

 按照要求在前端每臺網絡高清攝像機用一臺HT-5830S無線網橋作為發射，前端共需十二臺HT-5830S無線網橋作為發射。監控中心用2臺HT-5810E無線網橋來接收。接收端收到信號后通過交換機把信號集中后再用一對HT-5830S來傳輸這十二臺網絡高清攝像機信號，后進到數字矩陣或者硬盤錄像機（NVR）存儲顯示。

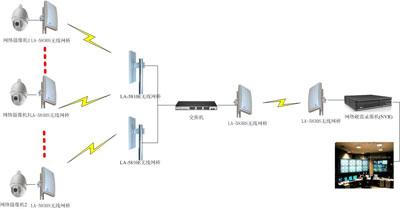

 四、無線監控系統圖(大概原理圖)

 五、隧道無線監控系統方案優勢：

 采用無線監控系統克服了隧道中無法架設光纜的難題，安裝快捷、維護簡單、效果穩定的特性逐漸替代了傳統方式的構建，無線監控采用技術先進的無線微波傳輸方式，來進行視頻、音頻以及數據的傳輸無線監控系統解決方案針對隧道建設的特點，利用電信無線網橋和天饋系統以點對點、點對多點的連接方式構成無線網絡系統，實現高速、實時地傳輸視頻圖像、語音等數據信息。
