電力行業無線監控方案

發布時間:2025-07-10 19:29 318次瀏覽 作者:北京中訊慧通科技有限公司

 一 、需求概述

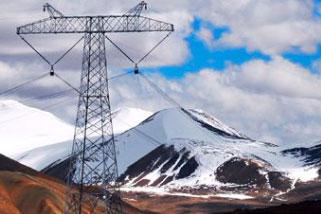

 國家電網某地現有100公里電力鐵塔,每個鐵塔上2路高清攝像機，需要傳回到鐵塔中心，這些點大多分布在野外，4G及光纖資源比較缺乏，根據甲方要求，現決定用無線網橋進行鏈路傳輸。

 二、 傳輸鏈路設計

 本方案將整個視頻傳輸鏈路分為“無線接入層傳輸鏈路” 、“無線骨干傳輸鏈路”和“光纖落地回傳”三個部分。

 2.1 接入層無線傳輸鏈路

 根據現場實際情況，我們將100公里鐵塔監控點分成4個片區，在各個片區內選擇合適的站點作為片區無線匯聚點，將這個匯聚點周邊所有監控點位的視頻數據通過中訊慧通科技工業級無線網橋傳輸回來，匯聚到交換機。

 考慮到野外電磁環境比較復雜，我們采用中訊慧通科技工業級5G寬頻無線網橋來搭建監控點位到站點匯聚點之間的無線傳輸和鏈路，中訊慧通科技工業級無線網橋既具有超強抗干擾及多路徑效應的能力，空中接口速率可達1300HCps@ 5.8G，動態頻率選擇（DFS），能探測和避讓軍用雷達信道、具有先進的抗鄰區互擾能力，具有雙向自適應調制能力，自動依次調節無線鏈路質量，可迅速優化空間頻譜利用率。完全滿足野外復雜的電磁應用環境。

 考慮到電力相鄰兩個電力鐵塔之間的距離大概為400米左右，相鄰兩個電力鐵塔之間一定是可視的，而且青海地處高原，高原、河谷地形比較多，多個鐵塔之間的可視環境相對較好。我們按照相鄰鐵塔之間500米的距離來規劃方案，每10公里（20個鐵塔，假設1號塔到20號塔）設置為一個接入層小區間。在每個小區間內，在10號塔上部署中訊慧通科技點對多點無線工業級基站網橋（區間匯聚點），將10號塔兩側的鐵塔信號全部回傳到10號塔，建立一個區間接入層無線傳輸鏈路。其他區間以此類推。

 我們在區間匯聚點上選用中訊慧通科技千兆工業級無線基站網橋HC58C2-17D90，該產品集成一個水平波瓣90度的定向扇區天線，射頻輸出功率高達1000mW，有效傳輸距離高達10公里，在片區匯聚點上選用至少兩臺HC58C2-17D90來對片區匯聚點兩側的鐵塔進行信號覆蓋。

 鐵塔上選用中訊慧通科技百兆工業級客戶端無線網橋HC58N2-16I，該網橋與片區匯聚點基站網橋HC58C2-17D90建立點對多點的無線橋接，將各個鐵塔的數據回傳到片區匯聚點。

 匯聚層網絡連接拓撲圖如下：

 紅色圓點示意HC58C2-17D90基站網橋；黃色圓點示意HC58N2-16I(V3)客戶端網橋；0m處為光纖落地點

 2.2 骨干傳輸鏈路

 考慮到多個鐵塔之間的可視情況，有可能會被山脈等障礙物遮擋，我們設計在每30公里的線路上（60個鐵塔）設置一個光線接入落地點。使用中訊慧通科技工業級無線網橋HC58C2-25I將光纖落地點兩側各30個鐵塔的信號傳輸到光纖落地點，再有光纖將數據回傳到電力總控中心。工業級無線網橋HC58C2-25I采用美國高通芯片，集成25dBi定向天線，RF射頻輸出功率可達1000mW，最遠傳輸距離可達20km，選用工業級無線網橋HC58C2-25I將各個小區間匯聚點的數據回傳到光纖落地點完全可滿足實際需求。

 整體網絡傳輸拓撲圖如下：

 上圖：

 紅色圓點示意HC58C2-17D90基站網橋；黃色圓點示意HC58N2-16I(V3)客戶端網橋。綠色圓點示意HC58C2-25I千兆骨干回傳網橋0m處為光纖落地點

 2.3 光纖落地回傳

 光纖落地點線路可考慮就近租用運營商光纜，或者架設光纖專網，通常電力鐵塔在沿線都會有光纖線路。如果確實找不到合適的光纖線路，也可以考慮使用4G寬帶疊加的方式來解決數據回傳的問題。

 2.4 傳輸帶寬設計

 按照每路高清攝像機10Mbps帶寬來設計，每個鐵塔2路高清攝像機，每個大區間（60個鐵塔）共需要10*2*60=1200Mbps總帶寬，我們選用中訊慧通科技千兆工業級無線網橋，單個網橋的有效傳輸帶寬高達867Mbps，在匯聚點部署多個千兆網橋基站，完全可滿足整條線路的帶寬傳輸需求。

 以上方案僅就一個傳輸單元（30公里線路，大約60個鐵塔）做了詳細的說明和描述，100公里可以劃分為這樣的3個或者4個傳輸單元來進行設計。各個單元傳輸方式和用到的產品都是相同的。
