建筑工地無線監控方案

發布時間:2025-07-10 19:21 461次瀏覽 作者:北京中訊慧通科技有限公司

 一、需求分析

 建筑工地無線監控，通過微博傳輸技術和先進的數字安防設備，加強建筑工地現場安全生產，同時實時監測現場安全生產措施落實情況，對施工現場工作面上的，各安全點如：塔吊，井子架，施工電梯，機械設備，外腳手架，臨時電線架設，基坑防護，以及施工安全人員安全帽佩戴等實施有效監控，隨時將上述各類信息提供給相關單位監督管理，及時消除施工安全隱患。

 二、系統組成

 系統有前端圖像視頻采集，信號中間傳輸、中心機房實施查看錄像三部分組成。

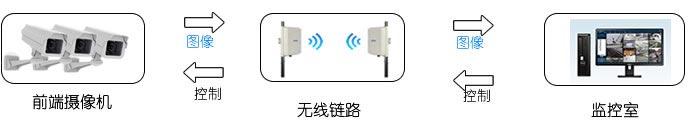

 機構圖如下：

 系統功能說明

 1）施工現場重點監控部位分別架設全方位云臺、室外防護罩及帶自動光圈鏡頭一體化 攝像機，通過監控中心鍵盤、鼠標操作，可實現云臺的上下、左右，鏡頭的遠近、自動長短焦，光圈大小操作，實現對施工現場及人員的全方位監視需要。

 2）監控中心可實現對畫面的任意切換、定時切換、順序切換及對前端設備的控制。

 3）監控中心可通過電腦對前端線號長時間錄像，并可隨時調閱回放。

 3、系統特點

 1、無線連接，攝像機可以隨意移動，只需附近可以供電就可以

 2、項目完成后可以移到別的項目使用

 3、前后端同時雙碼流錄像，前端采用D1高清25幀實時錄像，后面采用標清10幀錄像。有需要時，可以從前面下載高清的錄像。

 本次方案就采用了WLAN無線監控，工地內部使用無線網接入，外部使用ADSL或LAN接入互聯網。

 現考慮工地面積很大，再加上工地性質比較復雜，變動和破壞性比較頻繁。如果采用傳統的布線方式，工地如果一但有所變動改造，就會造成所有的線路會跟著變動，從而會使監控系統無法正常運行使用。這樣也會造成材料的浪費和成本加大。所以現采用無線WLAN無線監控，即使在工地環境有所變動的時候，只需要把無線網絡攝像機移動到理想的位置，附近有供電的地方就可以，靈活性比較大。

 本次施工現場重點監控部位分別在施工塔吊上架設一臺紅外130萬高清數字球型攝像機，通過監控中心鍵盤、鼠標操作，可實現云臺的上下、左右，鏡頭的遠近、自動長短焦，光圈大小操作；在其大門口及臨時辦公樓、倉庫等分別安裝5臺無線網絡高清攝像機。來實現對整個施工現場及人員的全方位監視需要。

系統結構示意圖如下：

成功案例：

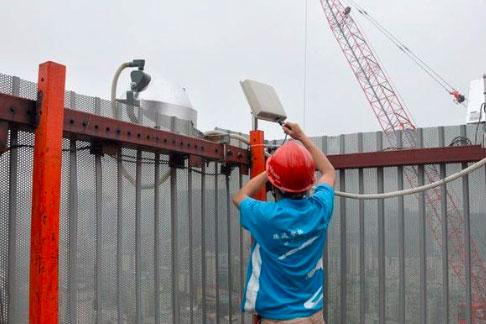

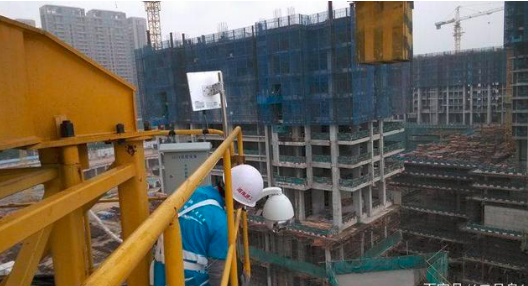

北京某建筑工地案例
