海上無線通信解決方案

發布時間:2025-07-10 19:10 444次瀏覽 作者:北京中訊慧通科技有限公司

一、需求概述

廣東某海事局沿海區域共有500多個浮標，需要將每個浮標上的4個攝像頭視頻圖像及數據傳回陸地。浮標距離海岸均在20KM內。

二、需求分析及無線傳輸方案

 海上浮標設計以穩性為主，在大風大浪中有足夠的恢復力矩支持，浮標搖擺較小；而且有很好的抗風能力，強風下的阻力系數達到最小，水平和垂直位移都不會太大。

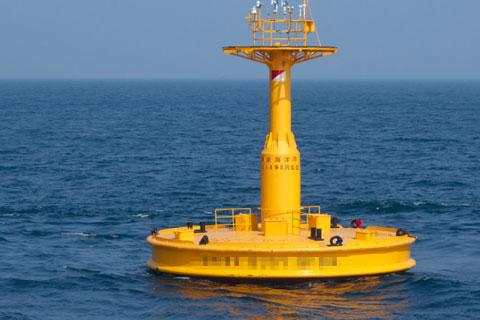

海上浮標

本方案采用中訊慧通科技自主研發的工業級MESH無線網橋來實現整個網絡的組建，中訊慧通科技多射頻的無線MESH“網狀網”設備，以其獨特的自組網、自愈合等技術特點，解決了多個浮標之間自組網、多跳鏈路的技術難題。

 采用 MESH無線網橋在進行大規模組網時，有些節點因為某些原因導致其中一條無線鏈路退出網絡時，附近另外一條無線鏈路即可自動恢復通信，以保證鏈路通信的完整性。從而大大提供網絡的生存能力，具備自動愈合的能力。

 每個浮標節點上4個高清攝像機，每個攝像機4M帶寬來計算，我們把每10個相鄰區域的浮標分為一個組，這樣每組內共需要凈傳輸帶寬為160Mbps，使用多跳落地的MESH網狀網完全可滿足傳輸需求，初步將500個浮標分成10個組。

 以下方案以“組”為單位進行描述。

整個傳輸網絡分為三個部分：

 1、 浮標MESH節點

 浮標MESH節點采用中訊慧通科技5G或者2.4G工業級無線網橋，配置高增益全向天線，實現浮標MESH節點與相鄰的浮標MESH節點之間互聯互通。還能保證浮標在發生水平或者垂直位移的時候，始終處在信號覆蓋之內，確保浮標上的數據傳輸不會中斷。

 每個MESH節點無線網橋的功耗控制在20W以內，使用太陽能或者風能供電。

 2、 岸邊MESH節點

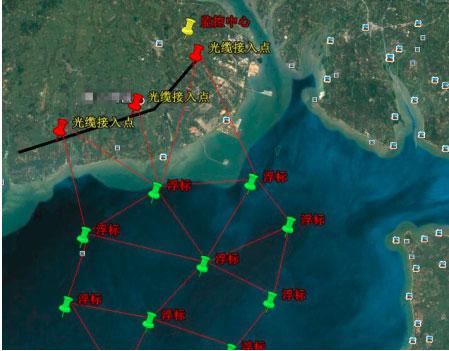

 我們在距離浮標最近的岸邊建立3個（根據實際情況可增加或者減少岸邊MESH節點的數量）MESH節點。如下圖，岸邊MESH節點一邊與光纖骨干網絡連接，構建整個數據傳輸網絡到監控中心的落地網絡。一邊與海上的浮標MESH節點形成MESH環網。 岸邊建立多個MESH節點不僅可以保證整個MESH環網有更高的落地帶寬，也可以確保MESH環網不會發生單點故障。

 3、 骨干光纖或者遠距離無線橋接鏈路

 航標處數據中心和岸邊的MESH節點之間用光纖連接或者用MOBISYS千兆工業級無線網橋做點對點橋接，形成骨干傳輸網絡，將整個MESH環網的數據傳輸到總控中心。

四、產品選型及需求分析要點

 因為現在需求還不是非常明確，所有沒法進行產品選型，至少要明確一下需求要點，才能進行產品選型和預算：

         1、 浮標和浮標之間的間距；

         2、 距離岸邊最近的浮標和岸邊的距離；

         3、 浮標上攝像機和其他數據需要的總帶寬需求；

         4、 航標處總控制中心的距離；

         5、 岸標是否有光纖資源。

 最好將以上所有的位置坐標標志在地圖上，我們就可以做出更加準確的方案，包括每個節點的產品型號、方案預算等。

 提示：本方案中的產品選型可能會因為項目現場實際情況的不同而有所改變。
