產品特點

全自動跟蹤固定(可升級動態)目標
實時水平俯仰姿態調整
360度連續旋轉，60度/秒
高增益，高鏈路帶寬
輕量級，小型化
GPS、北斗雙星系統
完全自主專利知識產權，可定制開發

系統特性5Hz高速定位和姿態計算360度水平連續旋轉，自動俯仰角度調整高速步進電機系統，水平角度精度0.24度旋轉速度60度/秒可調，自動加速度起停運轉，拒絕高速旋轉時失步和越步GPS、北斗雙星系統，漂移優化算法，運行更精準可靠支持初次安裝電子羅盤自校準功能，地磁磁偏角校正功能適配5.8G船載、機載、車載通訊系統，具有高鏈路帶寬，通訊距離遠的優點*系統即裝即用，安裝調試簡單IP66全天候可擴展標準RS232串口接口RS-232和TELNET終端實時狀態數據輸出，支持手動遠程控制和姿態調整支持多點岸站自動跟蹤支持系統定制開發

主要適用范圍1、船載、機載、車載動中通高速組網和視頻無線傳輸；2、海事巡邏船，海警船，執法船、艇高速局域組網；3、機載、車載實時視頻無線傳輸；4、礦山、保護區、油田、油井、碼頭、港口等特種作業車輛通訊組網或視頻無線傳輸；5、公安、安全、交通突發事件現場視頻傳輸；6、海防、海事、水利、人防搜救、應急搶險指揮；7、高空通訊氣球、無人機，直升機機載航拍傳輸；

技術參數

射頻部分*

工作頻率： 4900MHz~5850MHz

發射功率： 27dBm

天線增益： 16dBi/23dBi/30dBi (依據動中通尺寸不同)

信道帶寬： 10/20/30/40/80Hz

帶寬速率： 300Mbps或866Mbps

網口模式： 1個100自適應,或1個1000M自適應網口

網口類型： 8pin IP67航空頭

調制類型： QPSK/16-QAM/64-QAM/支持TDMA

設備供電： 24V/48V POE 1A

設置管理： WEB /Telnet/SSH多種方式

*注意：設備部分可能因根據客戶需求搭載不同的頻率設備而指標有所差異。

機電與控制與定位

水平旋轉： 360度連續旋轉

俯仰調整： 自動俯仰調整

旋轉速度： 60度/秒（可調）

水平精度： 0.24度
方位調校：支持手動方位調校
地磁偏角：可預設
羅盤校準：可設置航行一周自動校準
定時自檢：可開啟每天一次
GPS/BD：GPS和北斗雙系統定位
GPS頻率： 1～10Hz可調
狀態數據：支持全數據實時狀態顯示

調試端口： 同時支持網絡、USB Telnet遠程終端
調試工具： 電腦/智能手機，Telnet終端軟件

預設參數： 對端經度/緯度/相對高度

安裝與尺寸

工作電壓： AC220V@50Hz，含轉24VPOE適配器
設備功耗：25W/50W
防護等級：IP66

外形尺寸： LS-D360：直徑38cm,高度33cm，LS-D500：直徑50cm，高度52cm

設備重量： LS-D360：<5kg，LS-D500：8kg

存儲溫度： -45～+75度

工作溫度： -25～+50度

固定安裝： 可能根據車載/船載實際場合定制安裝固定支架

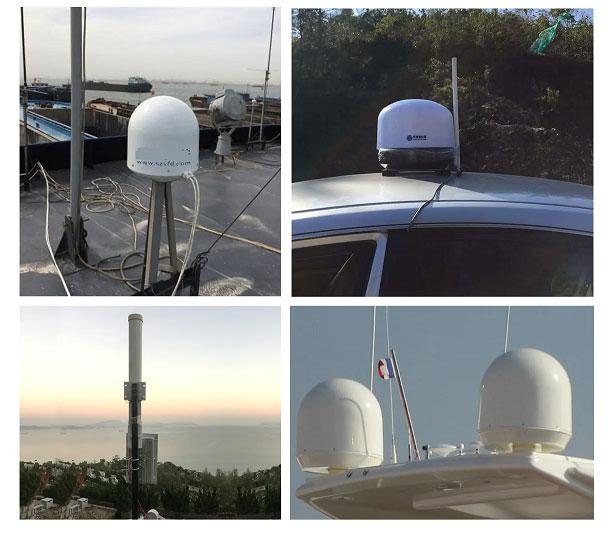

典型應用：
適應各類輪渡船、駁船、貨運船、儲油船、巡邏船、海警船等船只與岸站基站的高速通信和組網
適用特種場地情況下的通訊車、測試車、機場場地通勤車、巡邏車高速組網與數據、視頻等實傳輸等

技術規格書下載：動中通自穩平臺規格書.pdf
